7GHz 毫米波雷達 -
精準車輛高度檢測解決方案

提供高精度、全天候、穩定可靠的車輛高度監測技術

超高檢測系統

  • 高精度測量 (±2cm)

  • 探測距離遠 (最遠可達 100 米)

  • 全天候工作 (IP67 防護等級)

  • 多種通訊協議

產品概述

產品簡介

AT-VIBE 77GHz 毫米波雷達是專為車輛高度檢測設計的高精度感測設備。憑藉先進的毫米波技術，本產品能在各種惡劣環境下穩定工作，為智能交通、物流運輸和安全監控提供可靠的高度檢測解決方案。無論是橋樑限高預警、停車場管理還是物流裝載控制，我們的毫米波雷達均能提供精確的高度數據，有效提升安全性和運營效率。

核心優勢

  • 高精度測量：能夠準確測量車輛三維尺寸，包括高度、寬度和長度

  • 遠距離探測：探測距離遠，可提前識別潛在風險

  • 全天候工作：具有較高的穿透能力和抗干擾能力，在雨、霧、雪等惡劣天氣下依然可靠運行

  • 體積小巧：設計緊湊，便於安裝和維護

  • 多種接口：支援多種通訊協議，易於與現有系統整合

技術原理

77GHz 毫米波雷達工作原理與技術參數

77GHz 毫米波雷達工作原理

77GHz 毫米波雷達利用毫米波段的無線電波進行探測，通過發射和接收無線電波與目標物體之間的反射波，來測量目標的距離、速度和角度等信息。

相比於其他感測技術，毫米波雷達具有更高的精度和更強的環境適應性，能夠在各種天氣條件下提供穩定的測量數據。

工作流程：

  1. 毫米波雷達發射77GHz的電磁波

  2. 電磁波遇到目標物體後反射

  3. 雷達接收器捕獲反射波

  4. 通過計算發射與接收的時間差和頻率變化

  5. 精確測定目標物體的距離、速度和尺寸

虛擬孔徑雷達 (VAR) 技術示意圖

VAR 技術使用 4D 檢測能夠精確識別目標高度信息，這對於限高預警和車輛尺寸測量至關重要。


VAR 技術優勢：

  • 準確識別多種目標：車輛、行人、障礙物

  • 高精度高度測量：可準確判斷車輛是否超高

  • 全天候工作能力：不受光線、霧霾等環境因素影響

  • 多目標同時追蹤：可同時監測多個移動目標

技術參數

工作频率
探測範圍
精度
角度範圉

77GHz
最遠可達 100 米
高度測量精度 ±2cm
水平 ±60°，垂直 ±15°

環境參數

更新频率
工作溫度
防護等級
電源要求

20Hz

-40°C至 +85°C
IP67
DC 9V-36V

應用場景

毫米波雷達在多種場景中的應用

橋樑限高監測

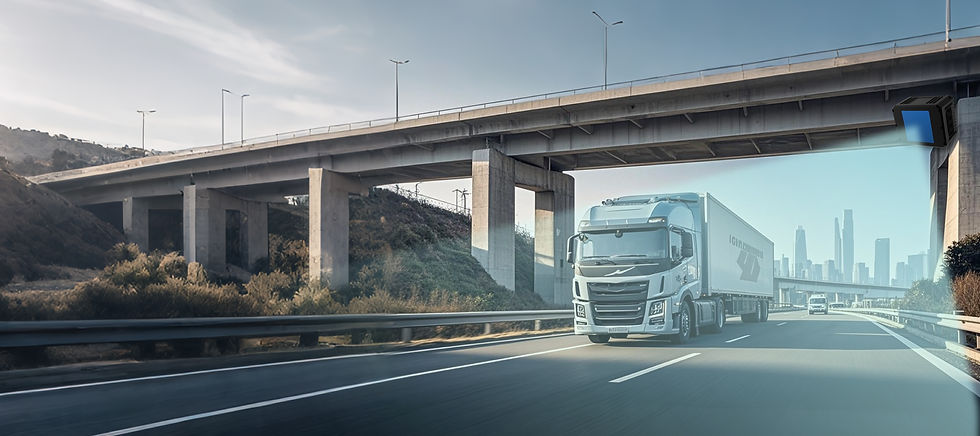

在橋樑入口處安裝 77GHz 毫米波雷達，可實時監測通過車輛的高度。當檢測到超高車輛時，系統會立即發出警報，避免車輛撞橋事故的發生，有效保障交通安全和橋樑結構安全。

物流貨運高度控制

在物流中心和貨運站，毫米波雷達可用於監測裝載貨物的高度，確保符合道路運輸限高要求，避免超高運輸帶來的安全隱患和罰款風險。

​

停車場智能管理

在停車場入口處安裝毫米波雷達，可根據車輛尺寸進行分類引導，實現大型車輛和小型車輛的分區停放，提高停車場利用率和管理效率。

​

隧道安全監控

在隧道入口處安裝毫米波雷達，可提前識別超高車輛，防止車輛進入隧道後發生碰撞事故，保障隧道交通安全。

​

安裝與調試

專業指導，確保雷達系統最佳性能

安裝指南

為確保 77GHz 毫米波雷達的最佳性能，請遵循以下安裝建議：

  1. 位置選擇：選擇能夠覆蓋所有通過車輛的位置安裝

  2. 天線朝向：確保雷達天線面朝向探測區域，不被任何金属物體遮擋

  3. 避免干擾：遠離信號天線、大型用電設備和馬達執行器等

  4. 保護措施：避免在雷達天線面打膠，如需安裝保護罩，選擇曲面光滑的區域

調試流程

連接測試軟件

將雷達設備與配套的測試軟件進行連接，確保通訊正常

配置參數

根據應用場景配置連接參數和探測參數

實際車輛測試

使用真實車輛進行測試，觀察雷達的探測效果

調整設定

根據測試結果調整雷達位置和參數設置

系統整合

完成系統整合和最終功能驗證

維護與保養

確保設備長期穩定運行

日常維護

对 (2)_edited.png
对 (2)_edited.png
对 (2)_edited.png
对 (2)_edited.png

定期檢查雷達安裝狀態，確保安裝牢固

檢查連接線路是否完好無損

清潔雷達表面，避免灰塵和污垢影響探測效果

定期更新雷達固件，確保系統穩定運行

安全使用注意事項


避免在雷達上形成冰粒或水霧

避免在雷達附近進行焊接活動

清潔時僅使用潮濕、無絨的棉布輕輕擦拭

設備投入使用前必須進行日常檢查

成功案例

實際應用案例

都市中心交通速度管理系統

​在某大型都市中心區域部署了 AT-MW8301 毫米波雷達系統，解決了該區域行人密集且車輛經常超速的問題，顯著提升了交通安全。

成果：

  • 超速事件減少了 30%

  • 行人安全指數顯著提升

  • 高峰時段交通流量改善 25%

學校區域安全監控項目

為保障學生安全，在多所學校周邊部署了 AT-MW8301 系統，實施速度限制監控，為學童提供更安全的上下學環境。

成果：

  • 學校上下課時段超速違規減少 50%

  • 司機對速度限制的意識顯著提高

  • 整體學童和家長安全感提升

郊區公路速度監控網絡

在某高速公路上策略性地部署了多套 AT-MW8301 系統，解決了因超速引發的事故頻發問題，大幅提高了道路行車安全性。

成果：

  • 與超速相關的事故減少 25%

  • 司機行為和遵守速度限制的意識提高

  • 整體道路安全指數改善

未來發展趨勢

技術發展與應用拓展

技術發展方向

提高探測距離和精度，實現更遠、更準的高度檢測

降低功耗和成本，使技術更加普及

開發多功能雷達，同時探測多個目標和參數

結合人工智能技術，實現更智能的識別和預警

應用拓展

與自動駕駛系統深度整合，提供更全面的環境感知能力

在智慧城市建設中發揮更大作用，實現交通基礎設施的智能化管理

拓展至更多行業應用，如港口貨櫃高度監控

機場設備高度控制和環境監測等新領域

聯絡與諮詢

專業支持，為您提供全面解決方案

專業支持

我們提供完整的技術支持和售後服務，包括：


產品諮詢和方案定制



現場安裝指導

技術培訓

故障排除和維修服務

Head Office

Unit H, 12/F, Boton Technology Innovation Tower, 368 Kwun Tong Road, Kwun Tong, Kowloon, Hong Kong

+852 - 21113142

info@at-vibe.com

週一至週五: 09:00 - 18:00 週六、週日: 休息
